Technische Daten

• Biegeleistung bei 520 N/mm² max.6,0 mm
• Zudrücken bei 650 N/ mm² max. 2,0 mm
• Hub Oberwange max. 450 mm
• Verstellbarkeit Drehpunkt max. 36 mm
• Verstellbarkeit Biegewange max. 100 mm
• Biegewinkel max. 0 – 135 Grad
• Antriebsleistung 11 / 7,5 KW
• Gewicht, ca. 9.500 Kg

sofort lieferbar ab Lager

Maschinenausrüstung

• Maschinenkörper ausgeführt als verwindungssteife Stahlschweißkonstruktion mit hoher statischer und dynamischer Steifigkeit der Schweißbaugruppen
• verschleißfeste selbstschmierende Führungssysteme und wartungsfreie Lager für Ober- und Biegewangenführung

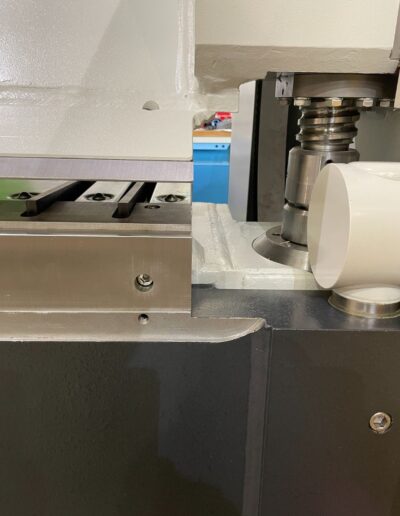

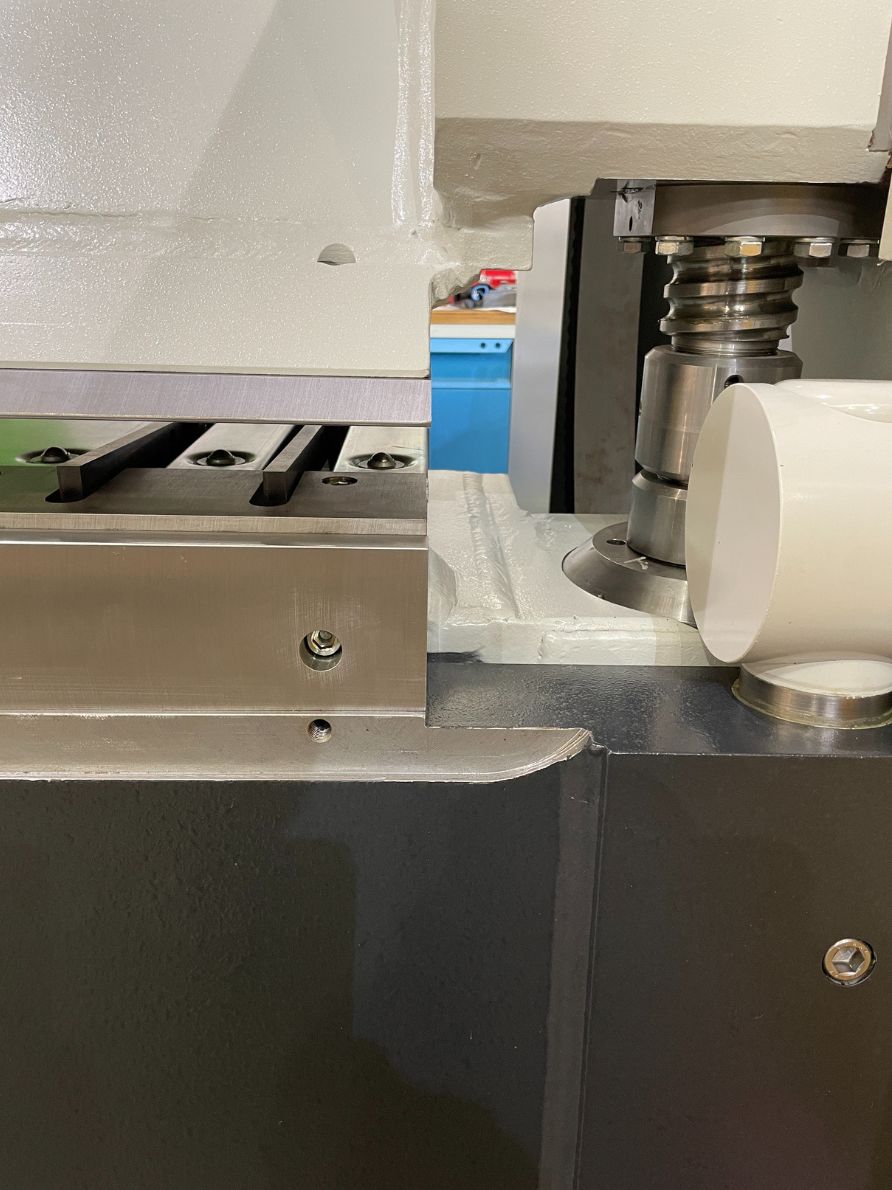

• Antrieb der Ober- und Biegewange beidseitig über gesteuerte leistungsstarke Antriebsmotoren mit Schneckengetrieben
• Krafteinleitung der Biegewange beidseitig über Zahnsegmente
• hohe Spannkraft der Oberwange ermöglicht definiertes Zudrücken im Dünnblechbereich
• Drehpunkteinstellung, elektromotorisch angetrieben mit integriertem Wegmesssystem, über Maschinensteuerung wird der Drehpunkt automatisch auf vorgegebenen Wert positioniert

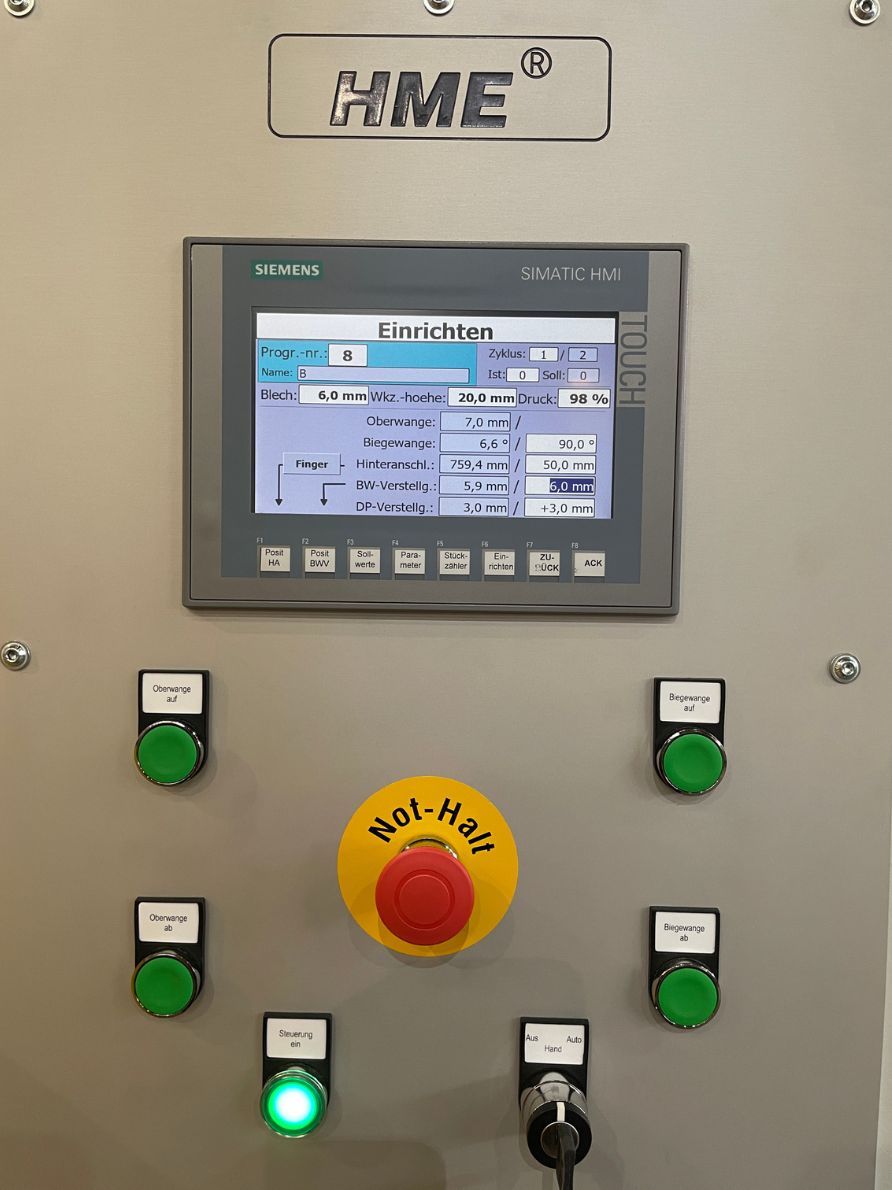

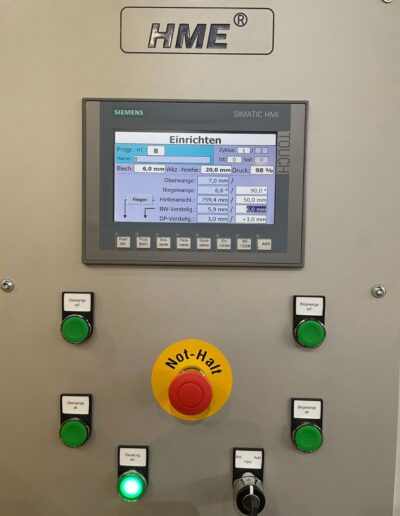

• Positionierung aller gesteuerten Achsen (Oberwange, Biegewinkelwinkel, Drehpunkteinstellung, Biegewangeneinstellung, Anschlagsystem gesteuert) über Maschinensteuerung und moderne Wegmesssysteme
• Schräge der Oberwange 45°
• Biegewangeneinstellung / Biegeradius Bedienung über Maschinensteuerung
• integrierte Aufnahme für Unterwangenschiene in Unterwange mit seitlicher und hinterer Freiheit
• integrierte Werkzeugaufnahme in Oberwange für mechanisches Klemmsystem für Oberwerkzeug
• integrierte Werkzeugaufnahme in Biegewange mit mechanische Klemmung zur Aufnahme der Biegewerkzeuge bzw. einer zentral einstellbaren Bombiervorrichtung
• manuelle Bombierung für Biegewerkzeug in Biegewange integriert
• Betriebsspannung 400 V / 50 Hz
• Lackierung: RAL 7035 lichtgrau / RAL 7021 schwarzgrau
• komplette Dokumentation 1 x in gedruckter Form sowie in elektronischer Form in deutscher Sprache
• Maschine entspricht CE Vorgaben / incl. Konformitätserklärung
• Maschinenparameter: siehe technisches Datenblatt

Maß-, Gewichts- und Konstruktionsänderungen im Rahmen der technischen Weiterentwicklung behalten wir uns vor.

Das Gesamtgewicht, der Anschlusswert sowie die Abmessungen sind abhängig von den gewählten Zusatzeinrichtungen.

Maschinenzubehör

Unsere Maschine HME ® – Schwenkbiegemaschine Modell HPB 3106 DPV bietet nicht nur erstklassige Leistung in ihrer Grundausstattung, sondern kann auch durch optionales Zubehör individuell an Ihre Bedürfnisse angepasst werden. Entdecken Sie die Vielfalt und Flexibilität, die wir Ihnen bieten, und optimieren Sie Ihre Arbeitsprozesse nach Ihren Wünschen.
